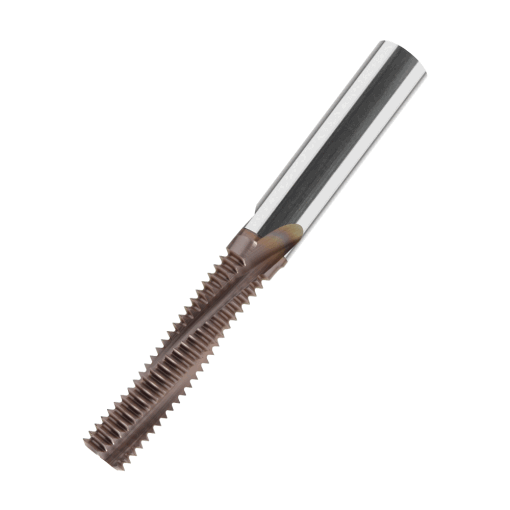

VHM-Innengewindefräser mit IK TIALCN HA

Zähne: 3-6
Drallwinkel: 15°

Schneidendurchmesser (mm)

Schneidenlänge (mm)

161,07 € (Netto 135,35 € )

inkl. 19% USt. ,

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Verfügbarkeit siehe Auswahl

Artikelnummer: 10900060000-P
Kategorie: Gewindefräsen
Hersteller: InovaTool

Beschreibung

VHM-Innengewindefräser mit IK TIALCN HA

Typ: N (normale Werkstoffe)
Zähne: 3-6
Drallwinkel: 15°
Kühlung: Innenkühlung mit Stirnaustritt gedrallt
Schaftform: HA (glatter Zylinderschaft)
Norm: Werksnorm
Beschichtung: TIALCN (burgund-violett)

Artikelnummer	Steig. mm	Einsatzbereich	Größe	D1	D2	L2	L1	Z
8.020.500.001	0,80	M5 (1,5xD)		3,80	4,00	8,40	50	3
8.020.500.002	0,80	M5 (2xD)		3,80	4,00	10,80	50	3
8.020.500.003	0,80	M5 (2,5xD)		3,80	4,00	13,20	50	3
8.020.600.004	1,00	M6 (1,5xD)		4,50	6,00	10,50	63	3
8.020.600.005	1,00	M6 (2xD)		4,50	6,00	13,50	63	3
8.020.600.006	1,00	M6 (2,5xD)		4,50	6,00	16,50	63	3
8.020.600.007	1,00		>M10	8,00	8,00	17,50	76	4
8.020.800.008	1,25	M8 (1,5xD)	>M10	6,00	6,00	14,37	63	3
8.020.800.009	1,25	M8 (2xD)	>M10	6,00	6,00	18,12	63	3
8.020.800.010	1,25	M8 (2,5xD)	>M10	6,00	6,00	21,87	63	3
8.021.000.011	1,50	M10 (1,5xD)	>M12	7,50	8,00	17,25	76	3
8.021.000.012	1,50	M10 (2xD)	>M12	7,50	8,00	21,75	76	3
8.021.000.013	1,50	M10 (2,5xD)	>M12	7,50	8,00	27,75	76	3
8.021.000.014	1,50	M10 (3xD)	>M12	7,50	8,00	32,25	76	3
8.021.000.016	1,50		>M20	16,00	16,00	32,25	120	6
8.021.000.037	1,50		>=M16	12,00	12,00	29,25	100	5
8.021.200.017	1,75	M12 (1,5xD)		8,00	8,00	20,12	76	3
8.021.200.018	1,75	M12 (2xD)		8,00	8,00	27,12	76	3
8.021.200.019	1,75	M12 (1,5xD)		9,00	10,00	20,12	100	3
8.021.200.020	1,75	M12 (2xD)		9,00	10,00	27,12	100	3
8.021.200.021	1,75	M12 (2,5xD)		9,00	10,00	32,37	100	3
8.021.200.022	1,75	M12 (3xD)		9,00	10,00	37,62	100	3
8.021.400.023	2,00	M14 (1,5xD)	>M18	10,00	10,00	23,00	100	3
8.021.400.024	2,00	M14 (2xD)	>M18	10,00	10,00	31,00	100	3
8.021.600.025	2,00	M16 (1,5xD)	>M18	12,00	12,00	27,00	100	4
8.021.600.026	2,00	M16 (2xD)	>M18	12,00	12,00	35,00	100	4
8.021.600.027	2,00	M16 (2,5xD)	>M18	12,00	12,00	43,00	100	4
8.021.600.028	2,00	M16 (3xD)	>M18	12,00	12,00	51,00	100	3
8.021.600.029	2,00		>M20	16,00	16,00	39,00	120	5
8.022.000.030	2,50	M20 (1,5xD)		14,00	14,00	33,75	100	4
8.022.000.031	2,50	M20 (2xD)		14,00	14,00	43,75	100	4
8.022.000.032	2,50	M20 (2,5xD)		15,00	16,00	53,75	120	4
8.022.400.033	3,00	M24 (1,5xD)	>M30	16,00	16,00	40,50	120	3
8.022.400.034	3,00	M24 (2xD)	>M30	16,00	16,00	52,50	120	3
8.023.000.035	3,50	M30 (1,5xD)		20,00	20,00	50,75	150	3
8.023.000.036	3,50	M30 (2xD)		20,00	20,00	64,75	150	3
