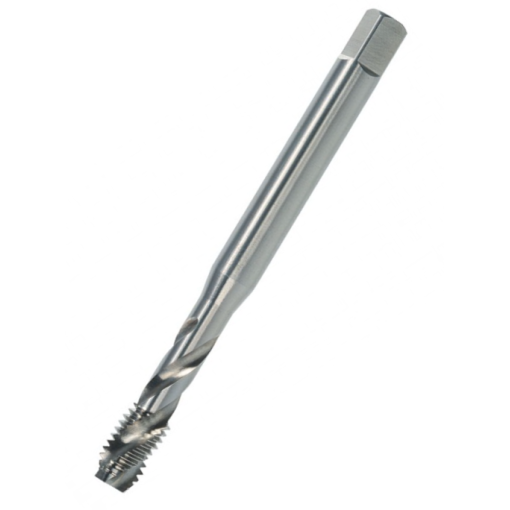

Maschinengewindebohrer Salo UNF

Beschreibung

Maschinengewindebohrer Salo UNF

Beschreibung

Gewindeart: amerikanisches Feingewinde
Norm: DIN 371
Form: Form C
Material: HSSE
Toleranz: 2B
Nutenform: 35°SP
Anwendung: für Sacklöcher
Gewindenorm: ANSI B 1.1

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
≈ DIN 371
76704	UNF No. 4 x 48	50	6	3,5	2,7
76705	UNF No. 5 x 44	56	7	3,5	2,7
76706	UNF No. 6 x 40	56	7	4	3
76708	UNF No. 8 x 36	63	8	4,5	3,4
76710	UNF No. 10 x 32	70	10	6	4,9
76712	UNF No. 12 x 28	70	10	6	4,9
76714	UNF 1/4 x 28	80	10	7	5,5
76716	UNF 5/16 x 24	90	10	8	6,2
76718	UNF 3/8 x 24	100	10	9	7
≈ DIN 376
77720	UNF 7/16 x 20	100	13	8	6,2
77722	UNF 1/2 x 20	100	13	9	7
77724	UNF 9/16 x 18	100	15	11	9
77726	UNF 5/8 x 18	100	15	12	9
77730	UNF 3/4 x 16	110	17	14	11
77734	UNF 7/8 x 14	140	17	18	14,5
77740	UNF 1" x 14	150	20	20	16
77738	UNF 1" x 12	150	20	20	16
77746	UNF 1.1/4 x 12	150	22	22	18
77754	UNF 1.1/2 x 12	170	25	32	24
