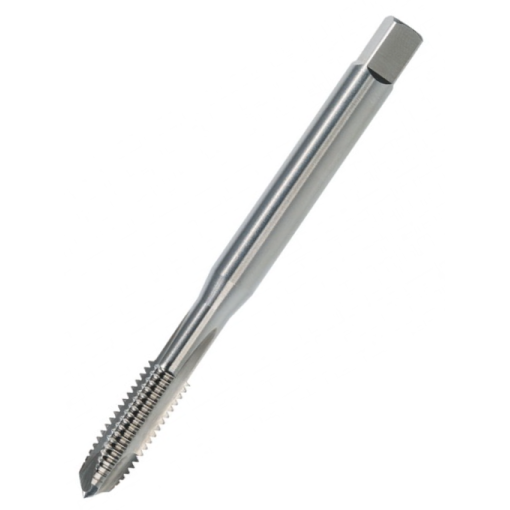

Maschinengewindebohrer Dulo UNF

Beschreibung

Maschinengewindebohrer Dulo UNF

Beschreibung

Gewindeart: amerikanisches Feingewinde
Form: Form B
Material: HSSE
Toleranz: 2B
Nutenform: gerade genutet
Anwendung: für Durchgangslöcher
Gewindenorm: ANSI B 1.1

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
≈ DIN 371
76504	UNF No. 4 x 48	50	10	3,5	2,7
76505	UNF No. 5 x 44	56	11	3,5	2,7
76506	UNF No. 6 x 40	56	12	4	3
76508	UNF No. 8 x 36	63	13	4,5	3,4
76510	UNF No. 10 x 32	70	15	6	4,,9
76512	UNF No. 12 x 28	70	16	6	4,9
76514	UNF 1/4 x 28	80	17	7	5,5
76516	UNF 5/16 x 24	90	17	8	6,2
76518	UNF 3/8 x 24	100	18	9	7
≈ DIN 376
77520	UNF 7/16 x 20	100	22	8	6,2
77522	UNF 1/2 x 20	100	22	9	7
77524	UNF 9/16 x 18	100	22	11	9
77526	UNF 5/8 x 18	100	22	12	9
77530	UNF 3/4 x 16	110	25	14	11
77534	UNF 7/8 x 14	140	26	18	14,5
77540	UNF 1" x 14	150	28	20	16
77538	UNF 1" x 12	150	28	20	16
77546	UNF 1.1/4 x 12	150	30	22	18
77554	UNF 1.1/2 x 12	170	33	32	24
