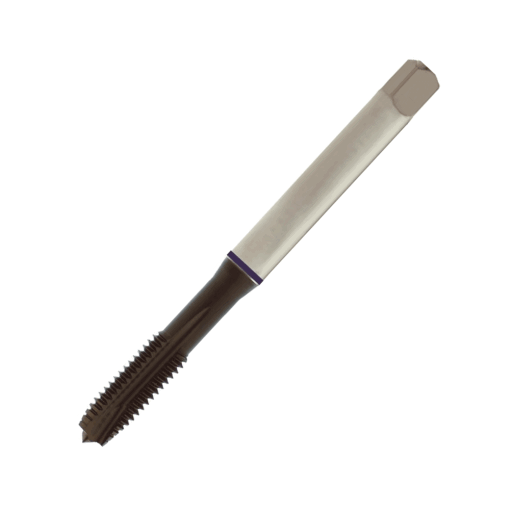

Maschinengewindebohrer DL VA HSS-E dampfbehandelt DIN 371/DIN 376 Bla

Beschreibung

Maschinengewindebohrer DL VA HSS-E dampfbehandelt DIN 371 Blauring FORUM

Metrisches ISO-Gewinde DIN 13
HSS-E
Form B mit Schälanschnitt (3,55 Gang)
Gerade genutet
Toleranz ISO 3/6 G
2 x D Durchgangsloch
Vorteil: Toleranz ISO 3/6 G mit 0,020,04 mm Übermaß. Besonders für Werkstücke, die noch galvanisiert werden oder die durch Härten leicht schrumpfen.

Gewinde	Bestellnummer	Steigung mm	Gesamtlänge mm	Schaft-Ø mm	Schaft-4-kant mm	Kernloch-Ø mm
M3	6602086400	0,5	56	3,5	2,7	2,5
M4	6602086403	0,7	63	4,5	3,4	3,3
M5	6602086406	0,8	70	6	4,9	4,2
M6	6602086409	1	80	6	4,9	5
M8	6602086412	1,25	90	8	6,2	6,8
M10	6602086415	1,5	100	10	8	8,5
M12	6602086418	1,75	110	9	7	10,2
