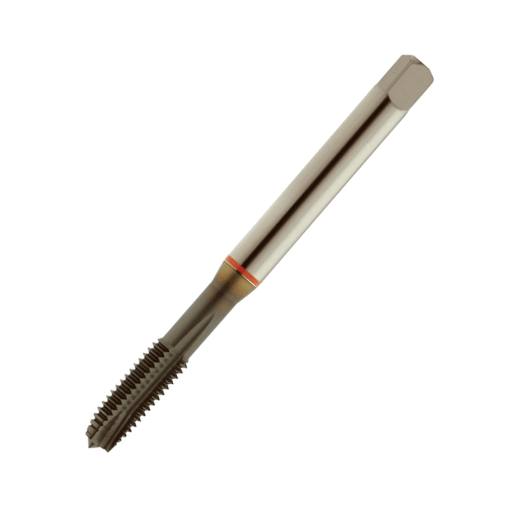

Maschinengewindebohrer DL HSS-E TiCN DIN 371/DIN 376 Rotring FORUM

Beschreibung

Maschinengewindebohrer DL HSS-E TiCN Rotring FORUM

Metrisches ISO-Gewinde DIN 13
HSS-E
Form B mit Schälanschnitt (3,55 Gang)
Gerade genutet
Toleranz ISO 2 6H
2 x D Durchgangsloch

Gewinde	Bestellnummer	Steigung mm	Gesamtlänge mm	Schaft-Ø mm	Schaft-4-kant mm	Kernloch-Ø mm
M3	6602012847	0,5	56	3,5	2,7	2,5
M4	6602012850	0,7	63	4,5	3,4	3,3
M5	6602012853	0,8	70	6	4,9	4,2
M6	6602012856	1	80	6	4,9	5
M8	6602012859	1,25	90	8	6,2	6,8
M10	6602012862	1,5	100	10	8	8,5
M12	6602012865	1,75	110	9	7	10,2
M14	6602012868	2	110	11	9	12
M16	6602012871	2	110	12	9	14
M20	6602012873	2,5	140	16	12	17,5
M24	6602012875	3	160	18	14,5	21
