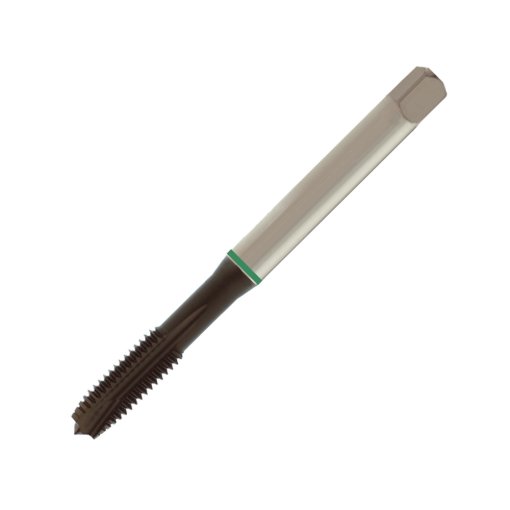

Maschinengewindebohrer DL HSS-E TiAlN DIN 371/DIN 376 Grünring FORUM

Beschreibung

Maschinengewindebohrer DL HSS-E TiAlN DIN 371/DIN 376 Grünring FORUM

Metrisches ISO-Gewinde DIN 13
HSS-E
Form B mit Schälanschnitt (3,55 Gang)
Gerade genutet
Toleranz ISO 2 6H
2 x D Durchgangsloch
Vorteil: Universell einsetzbarer Gewindebohrer.

Gewinde	Bestellnummer	Steigung mm	Gesamtlänge mm	Schaft-Ø mm	Schaft-4-kant mm	Kernloch-Ø mm
M2	6602012937	0,4	45	2,8	2,1	1,6
M3	6602012940	0,5	56	3,5	2,7	2,5
M4	6602012943	0,7	63	4,5	3,4	3,3
M5	6602012946	0,8	70	6	4,9	4,2
M6	6602012949	1	80	6	4,9	5
M8	6602012952	1,25	90	8	6,2	6,8
M10	6602012955	1,5	100	10	8	8,5
M12	6602012958	1,75	110	9	7	10,2
M14	6602012961	2	110	11	9	12
M16	6602012964	2	100	12	9	14
M20	6602012965	2,5	140	16	12	17,5
M22	6602012967	2,5	140	18	14,5	19,5
M24	6602012969	3	160	18	14,5	21
