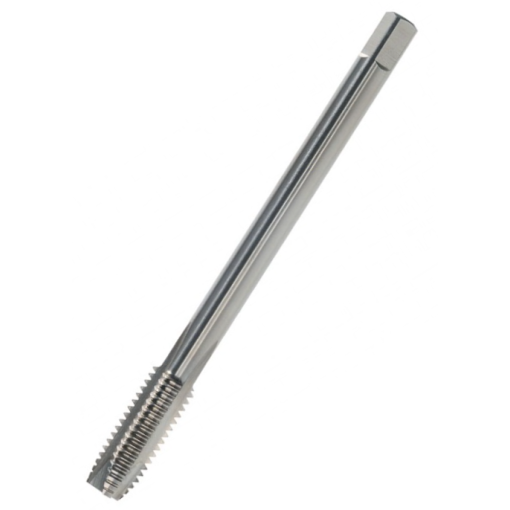

Maschinengewindebohrer DIN 376 Dulo Links

Beschreibung

Maschinengewindebohrer DIN 376 Dulo Links

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 376
Form: Form B
Material: HSSE
Toleranz: ISO2 (6H)
Nutenform: gerade genutet
Anwendung: für Durchgangslöcher
Besonderheit: Linksgewinde
Gewindenorm: DIN 13

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
DIN 376
34550	M 12 x 1.75	110	29	9	7
34554	M 14 x 2.0	110	30	11	9
34558	M 16 x 2.0	110	32	12	9
34562	M 18 x 2.5	125	34	14	11
34566	M 20 x 2.5	140	34	16	12
34570	M 22 x 2.5	140	34	18	14,5
34574	M 24 x 3.0	160	38	18	14,5
34576	M 27 x 3.0	160	38	20	16
34578	M 30 x 3.5	180	45	22	18
34580	M 33 x 3.5	180	50	25	20
34582	M 36 x 4.0	200	56	28	22
34584	M 39 x 4.0	200	60	32	24
34586	M 42 x 4.5	200	60	32	24
34588	M 45 x 4.5	220	65	36	29
34590	M 48 x 5.0	250	70	36	29
34592	M 52 x 5.0	250	70	40	32
