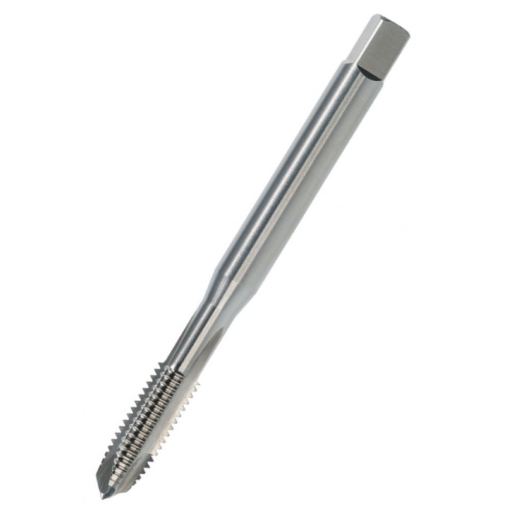

Maschinengewindebohrer DIN 371/DIN 376 Dulo Links

Beschreibung

Maschinengewindebohrer DIN 371/DIN 376 Dulo Links

Beschreibung

Gewindeart: metrisches ISO-Gewinde
Norm: DIN 371/DIN 376
Form: Form B
Material: HSSE
Toleranz: ISO2 (6H)
Nutenform: gerade genutet
Anwendung: für Durchgangslöcher
Besonderheit: Linksgewinde
Gewindenorm: DIN 13

Technische Daten

Artikelnummer	Nennmaß D	L1	L2	D2	Durchmesser
DIN 371
33526	M 3 x 0.5	56	11	3,5	2,7
33530	M 4 x 0.7	63	13	4,5	3,4
33534	M 5 x 0.8	70	16	6,0	4,9
33538	M 6 x 1.0	80	19	6,0	4,9
33540	M 7 x 1.0	80	19	7,0	5,5
33542	M 8 x 1.25	90	22	8,0	6,2
33546	M 10 x 1.5	100	24	10,0	8,0
DIN 376
34526	M 3 x 0.5	56	11	2,2	-
34530	M 4 x 0.7	63	13	2,8	2,1
34534	M 5 x 0.8	70	16	3,5	2,7
34538	M 6 x 1.0	80	19	4,5	3,4
34542	M 8 x 1.25	90	22	6,0	4,9
34546	M 10 x 1.5	100	24	7,0	5,5
34550	M 12 x 1.75	110	29	9,0	7,0
34554	M 14 x 2.0	110	30	11,0	9,0
34558	M 16 x 2.0	110	32	12,0	9,0
34562	M 18 x 2.5	125	34	14,0	11,0
34566	M 20 x 2.5	140	34	16,0	12,0
34570	M 22 x 2.5	140	34	18,0	14,5
34574	M 24 x 3.0	160	38	18,0	14,5
34576	M 27 x 3.0	160	38	20,0	16,0
34578	M 30 x 3.5	180	45	22,0	18,0
34580	M 33 x 3.5	180	50	25,0	20,0
34582	M 36 x 4.0	200	56	28,0	22,0
34584	M 39 x 4.0	200	60	32,0	24,0
34586	M 42 x 4.5	200	60	32,0	24,0
34588	M 45 x 4.5	220	65	36,0	29,0
34590	M 48 x 5.0	250	70	36,0	29,0
34592	M 52 x 5.0	250	70	40,0	32,0
