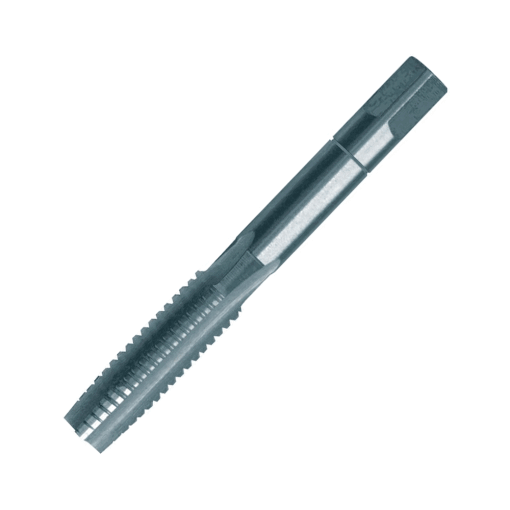

Handgewindebohrer Vorschneider HSS DIN 352 FORUM

Beschreibung

Handgewindebohrer HSS DIN 352 (Vorschneider Nr.1) FORUM

Metrisches ISO-Gewinde
DIN 352
HSS
Typ N
Toleranz ISO 2 6H
Durchgangsloch und Sackloch
Hinweis: Für metrisches ISO-Regelgewinde DIN 13 (M1,7; M2,3; M2,6 in DIN 13 nicht mehr enthalten).

Gewinde	Bestellnummer	Steigung mm	Gesamtlänge mm	Schaft-Ø mm	Schaft-4-kant mm	Kernloch-Ø mm
M1	6602011596	0,25	32	2,5	2,1	0,75
M1,2	6602011599	0,25	32	2,5	2,1	0,95
M1,4	6602011602	0,3	32	2,5	2,1	1,1
M1,6	6602011605	0,35	32	2,5	2,1	1,25
M1,7	6602011608	0,35	32	2,5	2,1	1,3
M2	6602011611	0,4	36	2,8	2,1	1,6
M2,2	6602011614	0,45	36	2,8	2,1	1,75
M2,3	6602011617	0,4	36	2,8	2,1	1,9
M2,5	6602011620	0,45	40	2,8	2,1	2,05
M2,6	6602011623	0,45	40	2,8	2,1	2,1
M3	6602011626	0,5	40	3,5	2,7	2,5
M3,5	6602011629	0,6	45	4	3	2,9
M4	6602011632	0,7	45	4,5	3,4	3,3
M4,5	6602011635	0,75	50	6	4,9	3,7
M5	6602011638	0,8	50	6	4,9	4,2
M6	6602011641	1	50	6	4,9	5
M7	6602011644	1	50	6	4,9	6
M8	6602011647	1,25	56	6	4,9	6,8
M9	6602011650	1,25	63	7	5,5	7,8
M10	6602011653	1,5	70	7	5,5	8,5
M11	6602011656	1,5	70	8	6,2	9,5
M12	6602011659	1,75	75	9	7	10,2
M14	6602011662	2	80	11	9	12
M16	6602011665	2	80	12	9	14
M18	6602011668	2,5	95	14	11	15,5
M20	6602011671	2,5	95	16	12	17,5
M22	6602011674	2,5	100	18	14,5	19,5
M24	6602011677	3	110	18	14,5	21
M27	6602011680	3	110	20	16	24
M30	6602011683	3,5	125	22	18	26,5
