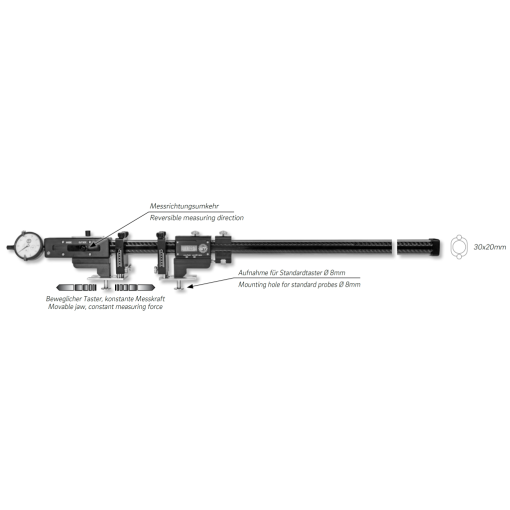

Digital-Universalvergleichsmessgeräte im Etui DIGI PLATON CARBON für Innen- und Außenmessungen

Beschreibung

Werksnorm
Schutzart IP54, Sylvac System
Stange aus Kohlefaser (Carbon), Führungselemente aus Chromstahl
extrem geringes Gewicht, hohe Formstabilität
großes LCD Display, Ablesung 0,01mm
Feststellschraube und Feineinstellung
Messrichtungsumkehr
Messweg max. 20mm
Messeinsatz frei beweglich durch Messtiefenanschläge für größtmögliche Messgenauigkeit
Messeinsätze auswechselbar
Messuhrablesung 0,01mm
Toleranzmarken einstellbar
Messuhraufnahme Ø 8mm
Lieferung im Etui inkl. Messuhr, Messtiefenanschlag und Messtasterpaar Ø 20mm

Funktionen

Anwendungen

Prüfen von Innen- und Außenmaßen, mit Sondermesseinsätzen auch in Nuten und Einstichen
Mit Messarmen Nr. 1851 810 können alle Standard- Taster mit Gewinde M2,5 oder Schaft Ø 3,5mm montiert werden
Gewindemessung mit Gewindeflankeneinsätzen Schaft Ø3,5mm Nr. 2048 5.. / 2048 6..
Verzahnungsmessung mit Messkugeln im Halter Nr. 2050 3.. und Adapterbolzen Nr. 1390 311

Handhabung

Das Messgerät wird z.B. mit einem Einstellring Ø 50mm voreingestellt in dem die Digitalanzeige mit Preset auf 50mm eingestellt wird und die Messuhr auf den Wert 0 (Umkehrpunkt!).
Durch Verfahren des rechten Schiebers kann nun jeder beliebige Messwert innerhalb des gesamtem Messbereichs über die Digitalanzeige eingestellt werden.
Die Abweichung des Werkstücks zum eingestellten Wert (Digitalanzeige) wird an der Messuhr in 1/100mm abgelesen (Umkehrpunkt!).

Vorteil

Ein Einstellmeister reicht aus, um das Gerät, innerhalb des Messbereiches, auf ein beliebiges Werkstückmaß voreinzustellen.
